超精密微孔加工解决方案
方案概述

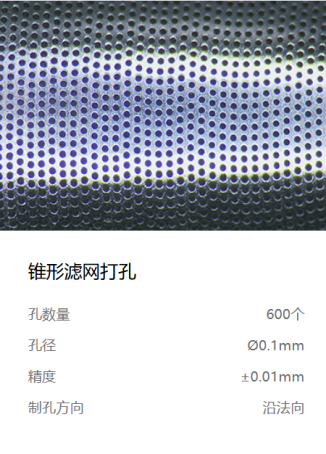

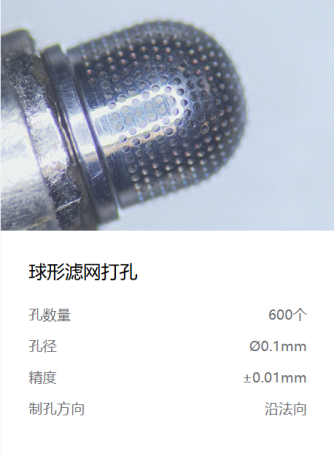

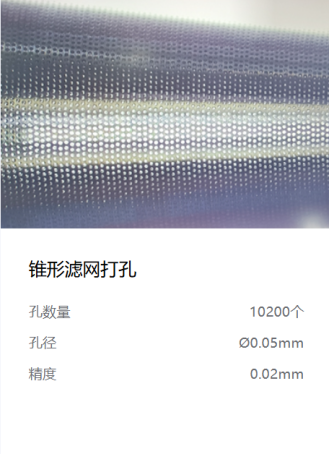

面向高精密模具领域对大幅面、海量微结构加工，半导体领域陶瓷封装基板、光刻机精密部件及离子源上网等关键零件的超精细加工，汽车发动机系统核心零件高精度微孔加工，医疗领域液态金属轴承等关键零部件加工，我们提供基于超快激光（飞秒级）的先进加工系统。通过高能量密度、超短脉冲特性，可实现微米级复杂结构的高效冷加工，消除热影响区，确保产品零熔融与无毛刺。系统搭载高精密运动平台与工艺参数优化系统，为客户提供从工艺开发到量产落地的全链条服务，赋能高端制造业向精密化、智能化升级。
超精细激光微孔加工（高精密模具 + 半导体领域）核心难点、关键点、工艺难题
一、高精密模具领域激光微孔加工
（一）核心技术难点
| 大幅面加工的精度一致性把控难度极大 |
| 海量微结构阵列的孔位、孔径误差易累积 |
| 模具曲面 / 异形基底加工时，微孔垂直度难保障 |
| 加工效率与超精细质量无法兼顾 |
| 模具硬质基材易出现热致变形、微裂纹 |
（二）技术突破关键点
| 采用飞秒 / 皮秒超快激光冷加工，将热影响区控制在 50nm 内，杜绝基材热损伤 |
| 搭载五轴联动 + 动态聚焦系统，实时匹配模具曲面法线，保证微孔垂直度 |
| 引入视觉闭环定位 + 坐标补偿技术，实现大幅面（＞625px²）拼接精度 ±2μm 内 |
| 采用多焦点并行加工技术，解决海量微结构加工效率低的痛点 |
| 适配光束动态整形技术，实现微孔能量均匀分布，避免孔径偏差 |
（三）工艺层面核心难题
| 微孔锥度失控，入口 / 出口孔径偏差超阈值，深径比＞10:1 时尤为突出 |
| 大幅面加工中，微结构跨区域位置误差叠加，整体精度不达标 |
| 硬质合金 / 模具钢加工时，微孔内壁易产生重铸层、毛刺，影响模具脱模与寿命 |
| 批量加工时，单批次内数万微孔的尺寸、形貌一致性差 |
| 曲面微结构加工中，激光束入射角度偏移，导致微孔形貌畸变 |
二、半导体领域超精细激光微孔加工（三大核心零件）
（一）陶瓷封装基板（氧化铝 / 氮化铝 / 玻璃基板）激光微孔加工
1. 技术难点
| 陶瓷属于硬脆材料，加工易出现崩边、微裂纹，成品率低 |
| 微孔尺寸极微（孔径 3-30μm）、深径比要求高（20:1~50:1） |
| 多层陶瓷基板对位加工，层间孔位偏差需控制在 ±1μm 内，难度极高 |
| 孔壁粗糙度要求严苛（Ra＜0.04μm），无法容忍杂质与重铸层 |
2. 技术关键点
| 优选紫外皮秒 / 飞秒激光，实现陶瓷冷态去除，规避崩边与裂纹 |
| 配备双 CCD 视觉对准系统，结合 AI 算法完成多层基板精准对位 |
| 采用气体辅助逆向吹气工艺，解决深孔碎屑堵塞、孔壁残留问题 |
| 应用水导激光技术，弱化硬脆材料的应力集中，降低崩边率 |
3. 工艺实操难题
| 微孔深径比提升后，激光能量沿孔深衰减，出口孔径收缩、锥度加剧 |
| 氮化铝陶瓷导热性强，激光能量易扩散，孔壁粗糙度难以达标 |
| 超小孔径（＜10μm）加工时，聚焦光斑易漂移，孔径精度失控 |
| 批量加工中，基板翘曲导致微孔垂直度偏差超差 |
（二）光刻机精密部件（碳化硅 SiC / 石英陶瓷 / 光学元件）激光微孔加工
1. 技术难点
| 精度要求达纳米级，面形精度＜50nm、表面粗糙度 Ra＜0.1nm |
| 碳化硅/石英为超高硬度硬脆材料，无损伤加工难度极致 |
| 部件对热变形零容忍，温度波动 ±0.1℃即影响精度 |
| 微孔/微槽需与光学结构适配，形位公差要求 ±0.1μm |
2. 技术关键点
| 采用飞秒激光超冷加工 + 空气成丝技术，实现亚纳米级表面加工 |
| 搭载自适应光学补偿系统，实时修正材料密度偏差、加工变形 |
| 应用激光辅助精密抛光复合工艺，兼顾微孔精度与表面光洁度 |
| 全程在恒温恒湿超净环境加工，杜绝温变、杂质导致的精度偏差 |
3. 工艺实操难题
| 碳化硅加工中，易产生亚表面微裂纹，破坏光学元件性能 |
| 纳米级微孔加工时，聚焦光斑受衍射极限限制，特征尺寸难突破 |
| 复杂异形光学部件上，微孔轴线与元件基准面的角度公差难把控 |
| 加工后部件存在残余应力，易发生后期微变形 |
（三）离子源栅网零件激光微孔加工
1. 技术难点
| 栅网为超薄基材（50-100μm 不锈钢 / 钼合金），加工易翘曲、变形 |
| 微孔阵列密度极高（数千个 /cm²），孔间距精度要求 ±0.001mm |
| 微孔边缘需无毛刺、无碳化、无应力，避免离子源异常放电 |
| 栅网平面度要求＜0.01mm，加工后基材平整度易失控 |
2. 技术关键点
| 采用飞秒激光零应力冷剥离技术，杜绝超薄基材热变形、应力累积 |
| 适配径向偏振激光束，缩小聚焦光斑，提升微孔边缘光洁度 |
| 应用阵列化并行扫描工艺，保证微孔间距与形貌一致性 |
| 加工后配套无应力整形工艺，恢复栅网平面度 |
3. 工艺实操难题
| 超薄基材加工时，激光能量稍过量即击穿基材，或导致边缘卷边 |
| 微孔阵列批量加工中，孔位累积误差导致栅网电场分布不均 |
| 钼合金等高熔点材料加工，微孔内壁易产生金属熔融残留 |
| 加工后栅网存在微翘曲，无法满足离子源装配精度要求 |
三、跨领域通用核心难点 + 工艺共性难题（最关键）
（一）激光技术层面通用核心难点
| 微孔锥度控制 | 激光能量沿孔深衰减，是所有场景的共性难题，高深径比加工中更突出 |
| 热影响区管控 | 半导体陶瓷、模具钢、栅网超薄基材均对热损伤极度敏感，是加工前提 |
| 衍射极限突破 | 超精细微孔（＜10μm）加工受激光光斑衍射限制，特征尺寸难进一步缩小 |
| 光束稳定性 | 长时间批量加工中，激光功率、光斑聚焦精度漂移，导致微孔一致性差 |
（二）工艺层面通用核心难题
| 高深径比加工瓶颈 | 深径比＞20:1 时，碎屑排出困难、孔壁质量下降，加工中断风险高 |
| 内壁质量管控 | 微孔内壁重铸层、毛刺、微裂纹，是半导体 / 模具领域共同的质量痛点 |
| 批量一致性差 | 实验室小批量加工可达标，工业化量产时，误差叠加导致良品率骤降 |
| 材料适配性 | 不同基材（硬脆陶瓷 / 硬质合金 / 超薄金属）的激光参数适配难度大，无通用工艺 |
（三）全领域技术突破核心关键点（通用）
1、优先选用超快激光（飞秒＞皮秒），是解决「热损伤、材料适配、精度极限」的核心前提
2、激光加工必须结合视觉闭环 + 实时补偿，才能实现超精细、大批量加工的精度稳定
3、针对微孔锥度 / 深径比，标配螺旋扫描 + 光束整形，实现孔深能量均匀分布
4、工艺端必须配套辅助工艺（气体 / 液体辅助排屑、超声协同、冷处理），解决碎屑、重铸层问题
|
|
|
作者：华科机械学院小博士
