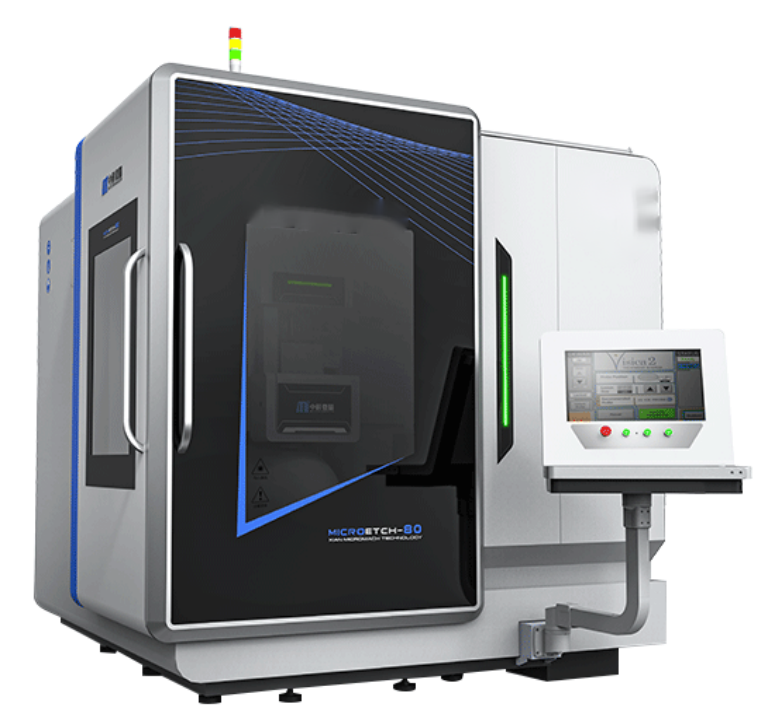

CL-MicroEtch 80LM激光刻蚀加工设备采用高功率脉冲激光器，通过机械轴与振镜轴联动，实现大尺寸回转体、三维微曲面及二维平面的精密刻蚀。适用于最大重量20kg的零件，设备占地尺寸为3700×4350×3000mm。
产品概述
CL-MicroEtch 80LM激光刻蚀加工设备采用高功率脉冲激光器作为加工光源，通过模型重构、机械轴+振镜轴联动等功能可实现大尺寸回转体表面、三维微曲面及二维平面的表面精密刻蚀。该设备在三维表面高效高精度刻蚀方面极具优势。
功能特性
01
龙门式+转台机床结构，满足大尺寸回转体零件表面刻蚀，兼容三维微曲面及平面刻蚀需求；
02
具备机械轴+振镜轴的三维五轴联动功能，保证刻蚀连续无拼接，高精度、高效率；
03
实现三维零件模型实时重构加工，无需模型预处理仿真，适用于多种零件加工；
04
具备三维模型曲面插补及路径优化功能，能快速针对加工模型进行加工预处理；
05
具备专用刻蚀软件，三维回转模型图像定位及平面图像测量，硬件/流程状态监控及权限配置功能。
参数指标
| 机床行程（X/Y/Z轴）（mm） | 800/700/350 |
| B轴（°） | n×360 |
| 定位精度（X/Y/Z轴）（mm） | 0.005/0.005/0.01 |
| B轴(arc sec) | 15 |
| 快移速度(X/Y/Z轴)(mm/s) | 300/300/100 |
| 转速(B轴)(rpm) | 10 |
| 激光器平均功率(w) | 20 |
| 零件最大重量(kg) | 20 |
| 工作台最大荷重(kg) | 30 |
| 设备重量（kg） | 5000 |
| 设备占地尺寸（mm）（宽X深X高） | 3700X4350X3000 |
