幻彩的动态聚焦技术的原理模型

通过一组光学扩束镜头组动态控制激光器输出光束，实现在加工平面或曲面上不同坐标位置的聚焦光斑均匀一致。

光学扩束镜头组由 3 片聚焦镜组成：两片静态的正焦距非球面镜头消除球差并提升光束质量；负焦距透镜通过软件控制往复运动，逐点补偿加工平面上对应坐标的光斑。

幻彩着色核心原理

激光幻彩依赖光学改性而非化学染色，通过精确能量作用改变材料表面的微观结构，利用物理光学效应产生持久耐磨的动态色彩。

金属材料（不锈钢、铝合金）：脉冲光纤或飞秒激光在喷砂浮雕表面形成 100-1000nm 微沟槽 / 点阵列，与可见光波长相当，借助干涉、衍射与反射呈现随视角变化的幻彩。

玻璃 / 陶瓷材料：激光使表面局部升温，诱发表面氧化或晶体相变（如金属离子氧化薄膜、釉层晶化），改变吸收与反射特性，保留磨砂肌理下的固定角度幻彩。

原理图 1	原理图 2

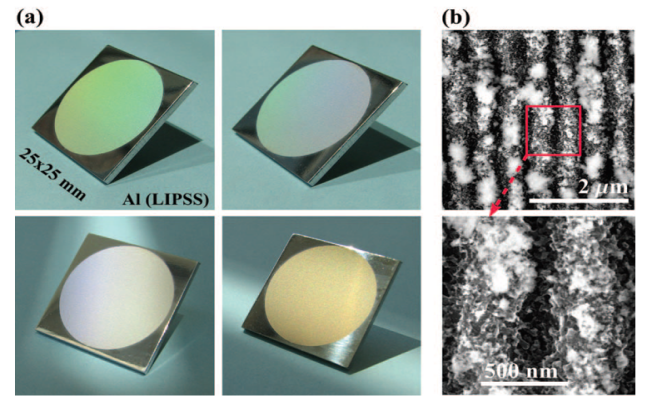

幻彩氧化膜微观图

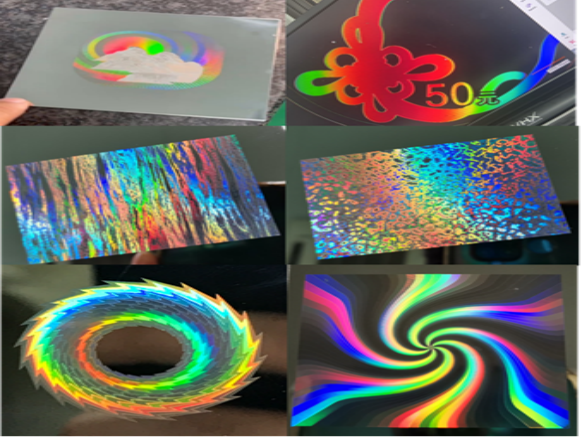

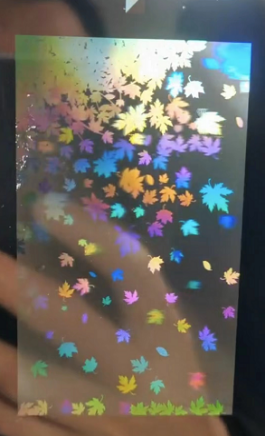

效果展示

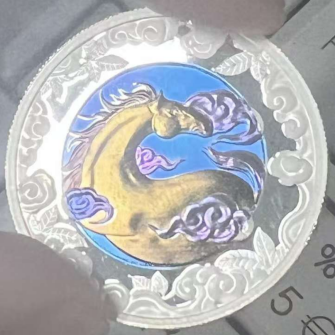

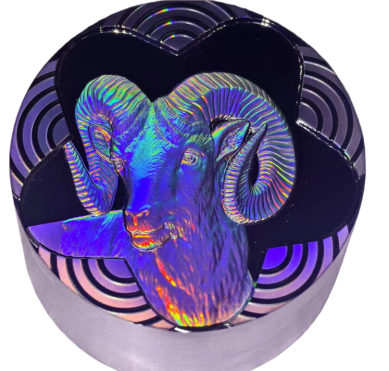

高浮雕立体幻彩雕刻

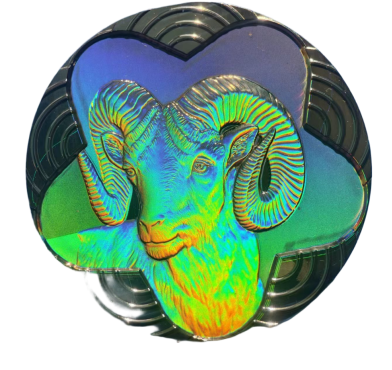

高浮雕激光着色

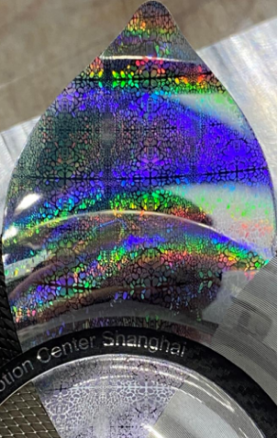

镜面不锈钢幻彩微雕

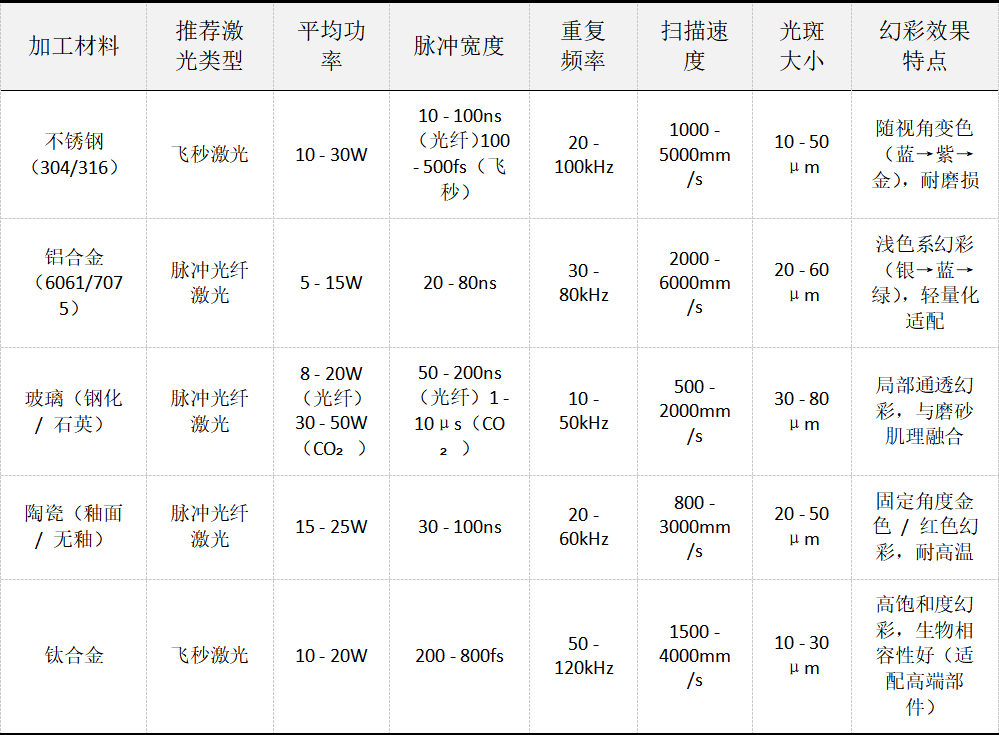

参数表（仅供参考）

我司基于华中科技大学机械学院长江学者教授团队技术平台，为您定制化解决 CFRP 碳纤维复合材料个性化加工方案，如您有相关加工需求，请联系我们！

来源：华科机械学院小博士
